پکیج SOIC و SOP آی سی SMD

آیسی های SMD پکیج SOIC و پکیج SOP معرفی کامل

پکیج SOIC و پکیج SOP آی سی SMD تقریبا شبیه هم هستند. اما از نظر سایز با یکدیگر متفاوت هستند. هر دوی این پکیج ها زیر مجموعه های متفاوتی دارند، به طور مثال پکیج SOP پکیج های دیگری از جمله: SSOP, TSSOP و همچنین پکیج SOIC پکیج های دیگری از جمله: SOICN, SOICW, SOICW-EP دارد ولی تفاوت هایی بین آنها وجود دارد که در این مقاله به آن می پردازیم.

پکیج SOIC و SOP آی سی SMD

نکته خیلی مهم این است که Pitch این قطعات بسیار مهم می باشد؛ فاصله پایه (پین) قطعات از یکدیگر را اصطلاحا Pitch می نامند. به طور مثال Pitch پکیج های SSOP در دو سایز 0.65mm و 0.8mm وجود دارند. در واقع این اعداد فاصله بین پایه ها هستند. در مورد قطعات SMD پارامتر Pitch بسیار مهم است.

فراموش نکنید حتما دیتاشیت قطعه ای که در دست دارید را مشاهده کنید و این مورد را بررسی کنید.

پکیج SOIC و SSOP آیسی SMD

تفاوت SMD و THD چیست؟

تمامی قطعاتی که در این کره خاکی داریم به دو دسته اصلی THD و SMD تقسیم می شوند. بیشتر افراد قطعاتی که دارای پایه هستند را با نام DIP میشناسند و این کاملا غلط است.

THD=Through Hole Device: به معنی قطعات پایه دار می باشد. اگر کلمه به کلمه معنی کنید به معنای از طریق دستگاه سوراخ می باشد و معنای جالبی نیست. قطعاتی که پایه دارند و برای لحیم کردن و اتصال پایه آنها به برد الکترونیکی نیاز به تعبیه سوراخ بر روی برد دارند را THD می گویند. اشتباه رایجی که صورت گرفته است، این است که به تمامی قطعات پایه دار DIP گفته می شود که کاملا اشتباه است. قطعات DIP زیر مجموعه قطعات THD هستند.

SMD=Surface Mount Device: به معنی قطعاتی است که روی برد سوار می شوند و نیاز به سوراخ کردن برد برای لحیم کاری ندارند. گاهی به این قطعات SMT هم گفته می شود که باز هم اشتباه است. به عبارت SMT=Surface mount technology دقت کنید. این عبارت در واقع تکنولوژی این نوع قطعات را بیان می کند. پس برای اینکه منظور خودمان را بهتر انتقال دهیم بهتر است از عبارت SMD استفاده کنیم.

امیدوارم تا اینجا تفاوت THD و SMD را متوجه شده باشید. حال بیایید کمی مطلب را بازتر کنیم. پکیج SOIC و SOP آی سی SMD به چه معنی می باشند؟

قطعات به دو دسته اصلی THD و SMD تقسیم می شوند؛ اما هر کدام از این دسته ها تعداد زیادی زیر مجموعه دارند. به طور مثال مقاومتی که دارای پایه است را همه اشتباها به نام مقاومت DIP می شناسند اما در واقع این قطعه THD است و از نوع پکیج Axial می باشد. دقت کردید چقدر تفاوت دارد. THD و SMD دسته بندی هستند اما Axial در واقع شکل پکیج قطعه را بیان می کند. حتما برایتان سوال پیش آمده پس DIP چیست؟

مطابق عکس فوق، قطعات Dip دو ردیف پایه دارند. فقط با این تفاوت که تعداد پایه ها بیشتر و کمتر می شود و یا عرض بدنه باریک یا پهن می شود. Dip=Dual In Line در واقع پکیج DIP فقط شامل قطعاتی است که پایه هایشان در دو ردیف و روبروی همدیگر قرار دارند. ممکن است این قطعه آی سی و یا سوئیچ و یا هر قطعه دیگری باشد. فقط بدانید که پکیچ DIP قطعاتی هستند که دو ردیف پایه روبروی هم دارند. خود پکیج DIP زیر مجموعه THD می باشد.

تا اینجا هم با THD و SMD آشنایی بیشتری پیدا کردیم و هم مفهوم پکیج ها را بیشتر متوجه شدیم. حال یکی از مقالات خوب ویکی پدیا که راجع به SOIC , SSOP می باشد را بخوانیم که اطلاعات بسیار مفیدی ارائه کرده است.

پکیج SOIC

مدار مجتمع کوچک SOIC یک پکیج مدار مجتمع IC نصب شده روی سطح است، که مساحتی حدود 30-50 less دارد و کمتر از یک پکیج معادل DIP فضا اشغال می کند. این پکیجها به طور کلی در همان پین های خروجی IC های DIP همتای خود در دسترس هستند. قرارداد برای نامگذاری پکیج SOIC یا SO به این صورت است که تعداد پین ها به دنبال نام پکیج می آید. به عنوان مثال ، آی سی4011، 14 پین در پکیج SOIC-14 یا SO-14 قرار می گیرد.

استانداردهای JEDEC و JEITA/EIAJ

طرح کلی در واقع به استانداردهای بسته بندی IC حداقل به دو سازمان مختلف اشاره می کند:

  • JEDEC
  • JEITA (قبلاً EIAJ ، که اصطلاحا برخی فروشندگان هنوز از آن استفاده می کند)

بسته های دیوایس نیمه هادی EIAJ Type II عرض بدنه 5.3 میلی متر و کمی ضخیم تر و بلندتر از JEDEC MS-012 است.

توجه داشته باشید که به همین دلیل ، SOIC به اندازه کافی یک اصطلاح برای توصیف قسمتهای قابل تعویض نیست. بسیاری از خرده فروشان الکترونیکی قطعات موجود در هر دو پکیج را به عنوان SOIC لیست می کنند. پکیج های گسترده تر JEITA/EIAJ با IC های تعداد پین بیشتر رایج است ، اما هیچ تضمینی وجود ندارد که یک بسته SOIC با تعداد پین برابر یکی با دیگری یکسان باشد.

با این حال ، حداقل Texas Instruments و Fairchild Semiconductor به طور مداوم قطعات JEDEC با عرض 3.9 و 7.5 میلی متر را “SOIC” و قطعات EIAJ Type II با عرض 5.3 میلی متر را “SOP” می نامند.

مشخصات کلی پکیج SOIC و SOP

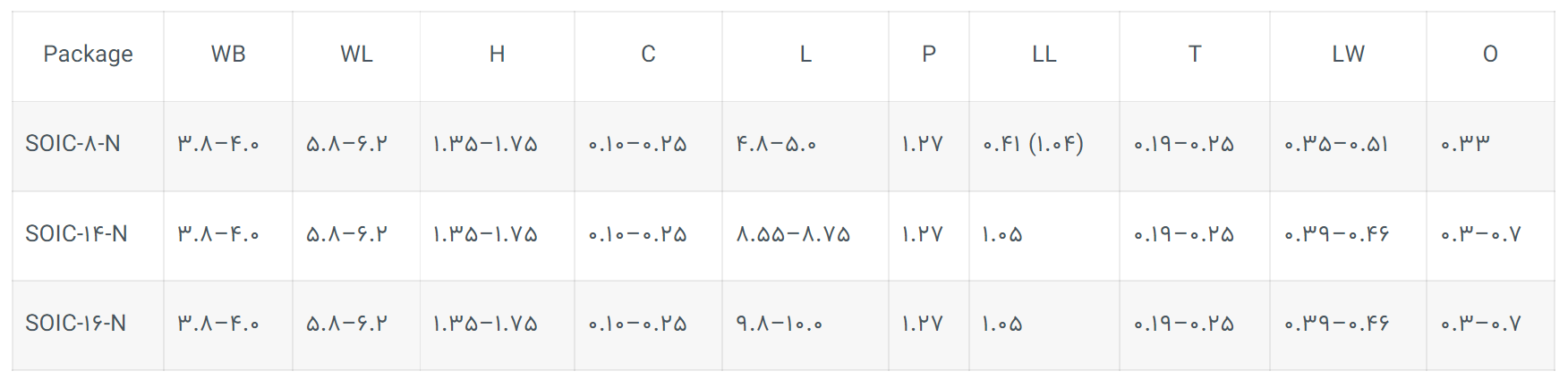

پکیچ SOIC کوتاهتر و باریکتر از DIP است. اندازه روبرو تا روبروی قطعه، 6 میلی متر برای SOIC-14 (از نوک پایه سمت راست تا نوک پایه سمت چپ) و عرض بدنه 3.9 میلی متر است. این ابعاد بسته به SOIC مورد نظر متفاوت است و انواع مختلفی دارد. این پکیج دارای پایه های “بال مرغی” است که از دو طرف بدنه بیرون زده و فاصله پایه آنها 0.050 اینچ (1.27 میلی متر) است.

SOIC (JEDEC)

 پیکج SOP اس ام دی (JEITA/EIAJ)

گاهی “SOIC گسترده” نیز نامیده می شود. بر خلاف JEDEC MS-012 باریک تر، اما به نوبه خود باریکتر از JEDEC MS-013 هستند، که ممکن است “SOIC گسترده” نیز نامیده شوند.

در کنار پکیج SOIC باریک (که معمولاً به صورت SOx_N یا SOICx_N نشان داده می شود ، x تعداد پین ها است) ، نسخه گسترده (یا گاهی اوقات گسترده نیز نامیده می شود) وجود دارد. این پکیح معمولاً به صورت SOx_W یا SOICx_W نشان داده می شود.

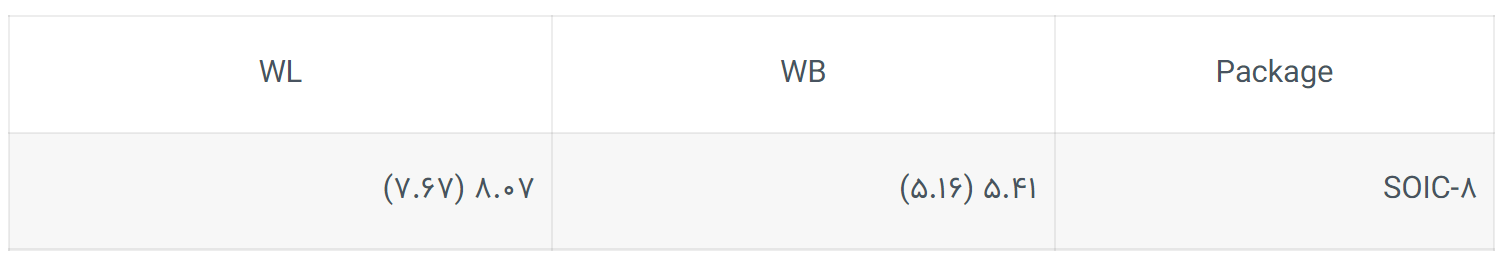

تفاوت عمدتا به پارامترهای WB و WL مربوط می شود. به عنوان مثال ، مقادیر WB و WL برای یک پکیج SOIC با 8 پین (گسترده) ارائه شده است.

mini-SOIC

یکی دیگر از انواع SOIC ، که فقط برای IC های 8 پین و 10 پین موجود است ، مینی SOIC می باشد که micro-SOIC نیز نامیده می شود. این پکیج بسیار کوچکتر است و گام آن تنها 0.5 میلی متر است. جدول مدل 10 پین را مشاهده کنید.

Small-outline J-leaded package (SOJ) – پکیج کوچک با پایه های J شکل (SOJ)

پکیج کوچک با پایه J شکل، نسخه ای از SOIC است که به جای پایه های بال مرغی پایه هایی به شکل J دارد.

فاکتورهای فرم کوچکتر

پس از SOIC خانواده ای با فاکتورهای کوچکتر با فاصله پین ​​کمتر از 1.27 میلی متر آمد:

  • پکیج کلی نازک (TSOP)
  • پکیج طرح کوچک کوچک (TSSOP)

پکیج طرح کوچک کوچک (TSSOP)

تراشه های پکیج کوچک کوچک (SSOP) دارای پین های “بال مرغی” هستند که از دو طرف بدنه بیرون زده اند و فاصله پین آنها 0.0256 اینچ (0.65 میلی متر) یا 0.025 اینچ (0.635 میلی متر) است. فاصله پین 0.5 میلی متری کمتر رایج است، اما نادر نیست.

اندازه بدنه پکیج SOP فشرده شده و سطح سرپیچ سفت شده تا پکیج SOP نسخه کوچکتر به دست آید. این پکیج IC ، کاهش قابل توجهی در اندازه نسبت به پکیج استاندارد ارائه می دهد.

تمام فرآیندهای مونتاژ IC همانند پکیج SOP های استاندارد باقی می مانند.

برنامه های کاربردی برای SSOP این امکان را فراهم می آورد که محصولات نهایی (پیجر ، صدا/تصویر قابل حمل ، درایوهای دیسک ، رادیو ، دیوایسها/قطعات RF ، مخابرات) از نظر اندازه و جرم کاهش یابند.

خانواده های نیمه هادی مانند تقویت کننده های عملیاتی ، درایورها ، اپتوالکترونیک ، کنترل کننده ها ، منطق ، آنالوگ ، حافظه ، مقایسه کننده ها و موارد دیگر با استفاده از BiCMOS ، CMOS یا سایر فناوری های سیلیکون / GaAs توسط خانواده محصولات SSOP به خوبی مورد بررسی قرار گرفته اند.

پکیج نازک با طرح کلی کوچک (TSOP)

پکیج نازک با طرح کلی کوچک (TSOP) یک جزء مستطیل شکل و دارای بدنه نازک است. TSOP نوع I دارای پایه هایی است که از قسمت عرض پکیج بیرون زده است. TSOP نوع II دارای پایه هایی است که از قسمت طول پکیج بیرون زده است.

IC های ماژول های حافظه DRAM معمولاً TSOP بودند تا زمانی که با آرایه شبکه توپ (BGA) جایگزین شدند.

پکیج SOIC و SOP آیسی SMD - پکیج TSOP

پکیج طرح کوچک کوچک (TSSOP)

پکیج کوچک با طرح کوچک کوچک (TSSOP) یک جزء مستطیل شکل و نازک است. تعداد پایه های TSSOP می تواند بین 8 تا 64 متغیر باشد.

TSSOP ها مخصوصاً برای درایورهای دروازه ، کنترل کننده ها ، بی سیم / RF ، op-amps ، منطق ، آنالوگ ، ASIC ، حافظه (EPROM ، E2PROM) ، مقایسه کننده ها و اپتوالکترونیک مناسب هستند. ماژول های حافظه ، درایوهای دیسک ، دیسک های نوری قابل ضبط ، گوشی های تلفن ، شماره گیرهای سریع ، ویدئو / صدا و لوازم الکترونیکی مصرفی برای بسته بندی TSSOP پیشنهاد می شود.

پد نمایان شده

نوع پد در معرض (EP) پکیج های کوچک طرح کلی می تواند اتلاف گرما را تا 1.5 برابر یک TSSOP استاندارد افزایش دهند. در نتیجه حاشیه پارامترهای عملیاتی را افزایش می دهند. علاوه بر این ، پد در معرض را می توان به زمین متصل کرد، در نتیجه اندوکتانس حلقه را برای برنامه های با فرکانس بالا کاهش می دهد. برای اطلاع از مزایای حرارتی و الکتریکی ، پد در معرض باید مستقیماً به PCB لحیم شود.

ترجمه شده توسط سایت پی سی بی لرن منبع مقاله:  ویکی پدیا
