کتابخانه OLED آلتیوم دیزاینر یکی از کتابخانه های مورد نیاز برای طراحان برد الکترونیکی است. این نمایشگر 0.96 اینچی OLED دارای وضوح 128 x 64 پیکسل آبی در پس زمینه مشکی با رابط I2C برای کنترل آسان توسط uC است.
آنچه در این مقاله میخوانید
اطلاعات بیشتر در مورد نمایشگر OLED 0.96
- نمایشگر OLED 0.96 اینچی 128×64 I2C آبی
ویژگی های کلیدی نمایشگر OLED 0.96 اینچی 128×64 I2C:
- جدیدترین فناوری ساطع نور OLED
- وضوح 128×64 پیکسل
- نمایشگر تک رنگ آبی روی مشکی
- رابط I2C تنها از 2 پین در MCU استفاده می کند
- کنترلر OLED SSD1306
- عملکرد 3.3 یا 5 ولت
این نمایشگرها می توانند اطلاعات زیادی را در یک فرم کوچک جمع کنند.
نمایشگر OLED 0.96
نمایشگرهای OLED جدیدترین فناوری نمایشگر هستند که به تازگی در تلویزیون های صفحه تخت معرفی شده اند. آنها نور را بدون نیاز به نور پس زمینه ساطع می کنند و بنابراین دارای زاویه دید، روشنایی و کنتراست عالی در بسته بندی بسیار نازک و کارآمد هستند. OLED Module 0.96 تک رنگ دارای وضوح 128 در 64 پیکسل است. پیکسل ها روی پس زمینه مشکی آبی هستند. این ماژول از کنترلر SSD1306 استفاده می کند و با کتابخانه های نرم افزاری که از آن کنترلر پشتیبانی می کنند، سازگار است.
نکته ای که در مورد نمایشگر OLED 0.96 باید به آن توجه کرد این است که آن شبیه تلویزیون های پلاسما قدیمی هست زیرا اگر به طور مداوم همان تصویر را نمایش دهند می توانند یک تصویر را حفظ کنند. نمایشگر OLED 0.96 برای برنامههایی که نمایشگر خاموش است یا هر از گاهی تصویر تغییر میکند، مناسبتر است.
رابط I2C نمایشگر OLED 0.96
این نمایشگر دارای یک رابط I2C است که برای ارتباط با آن تنها به 2 پین روی MCU نیاز دارد و برای راه اندازی و اجرای سریع از کتابخانه خوبی پشتیبانی می کند. آدرس I2C پیش فرض برای این نمایشگرها 0x3C است. آدرس روی کیفی که ماژول وارد می شود مشخص شده است. اگر از آدرس I2C این یا هر دستگاه دیگری مطمئن نیستید، به راحتی می توانید بفهمید که چیست. فقط به این پست وبلاگ مراجعه کنید. اتصال به نمایشگر از طریق یک هدر 4 پین است. شرح هر کدام از پایه ها به شکل زیر است:
- VCC – اتصال به 3.3 یا 5 ولت. این می تواند از MCU باشد یا منبع تغذیه جداگانه باشد.
- GND – اتصال به زمین سیستم. این زمینه باید با MCU مشترک باشد.
- SCL – به پین I2C / SCL در MCU متصل شوید.
- SDA – به پین I2C / SDA در MCU متصل شوید.

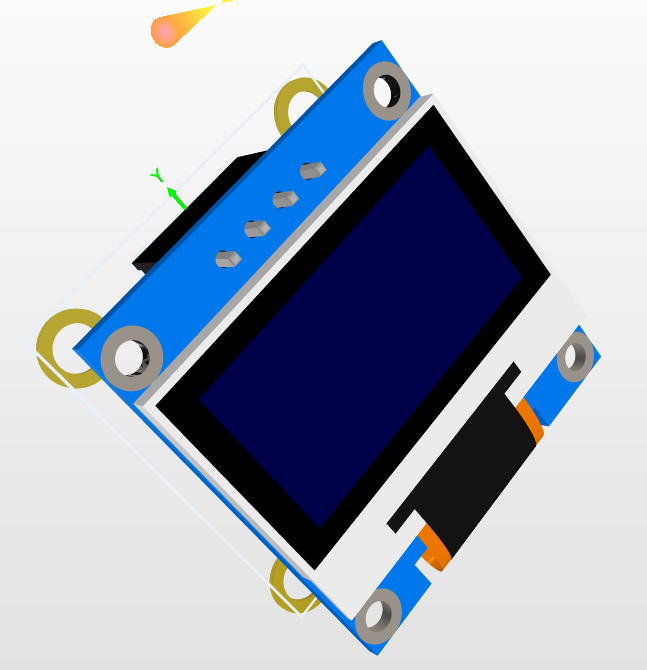

کتابخانه OLED آلتیوم دیزاینر
ممکن است در پروژه های خود از نمایشگر OLED 0.96 استفاده کنید؛ بنابراین در این مطلب فایل کتابخانه OLED آلتیوم دیزاینر را برای شما قرار داده ایم که بتوانید در پروژه های خود استفاده کنید. برای دانلود کتابخانه OLED آلتیوم دیزاینر از بخش دانلود های میتوانید کنابخانه را دانلود و استفاده کنید.
